Dobra forma to połowa sukcesu każdej produkcji karbonu. Zła forma to sto razy ten sam błąd, powtarzany partia po partii. W branży marine nie ma miejsca na kompromisy - kadłub, pokład czy element konstrukcyjny muszą trzymać wymiar i wytrzymałość. W tym tekście pokażę ci, jak podejść do projektowania form od pierwszego szkicu do gotowego mouldu kompozytowego.

Pracuję w warsztacie kompozytowym od dziesięciu lat. Zbudowałem formy do jednostek regatowych, elementów pokładowych i prototypów przemysłowych. Błędy, które opiszę poniżej, znałem głównie z własnego doświadczenia. Warto, żebyś znał je wcześniej niż ja.

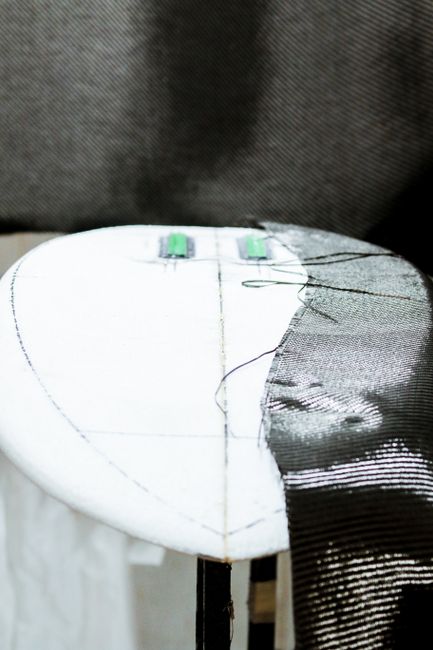

Formy kompozytowe do produkcji elementów karbonowych - od czego zacząć

Zanim dotkniesz materiału, zadaj sobie trzy pytania. Ile sztuk chcesz wyprodukować? Jakie tolerancje wymiarowe wymagasz? Jaki proces laminowania planujesz - infuzja, prepreg, czy ręczne układanie?

Odpowiedzi determinują wszystko. Forma pod jedną sztukę prototypu to zupełnie inna konstrukcja niż forma pod produkcję seryjną karbonu, gdzie trzeba wytrzymać setki cykli. W produkcji seryjnej inwestujesz w trwałość. W prototypie - w szybkość i koszt.

Określ liczbę cykli produkcyjnych

Każdy materiał formy ma swój budżet cykli. Trzeba go znać, zanim wybierzesz technologię. Oto orientacyjne dane z warsztatu:

Materiał formySzacunkowa liczba cykliZastosowanieForma jednorazowa z laminatu na wypraskę1Prototyp, naprawaLaminat epoksydowy na szkle50-150Mała seria, elementy marineForma narzędziowa wysokotemperaturowa200-500Prepreg, produkcja seryjna karbonuForma metalowa (aluminium, stal)500+Autoklaw, wielka seria

Zauważ: jeśli planujesz prepreg i autoklaw, temperatura utwardzania wynosi często 80-135°C. Zwykły laminat epoksydowy się wtedy deformuje. Potrzebujesz żywic narzędziowych o wysokiej temperaturze zniekształcenia termicznego (HDT), najlepiej powyżej 160°C.

Master model - fundament dokładności

Forma kompozytowa nigdy nie jest lepsza niż master model, z którego powstała. Wszystko, co zrobisz później, tylko kopiuje błędy pierwowzoru. Dlatego etap mastera traktuję jako najważniejszy w całym procesie.

Materiały na master model

• Pianka modelarska narzędziowa - łatwa obróbka CNC, dobra stabilność wymiarowa. Kosztuje, ale się zwraca.
• Sklejka morska z szpachlą - tania opcja dla dużych, prostych brył. Wymaga solidnego uszczelnienia.
• Druk 3D (duże formaty) - szybki dla złożonych kształtów, ale wymaga gruntownego wygładzenia i uszczelnienia przed laminowaniem formy.
• MDF z powłoką epoksydową - budżetowe rozwiązanie dla średnich elementów, wrażliwe na wilgoć.

W 2026 roku hybrydowe podejście dominuje: bryłę drukujemy lub frezujemy z pianki, a powierzchnię wykańczamy cienką warstwą szpachli narzędziowej i szlifujemy do połysku lustrowego. To daje master o dokładności wymiarowej formy w zakresie ±0,2 mm na elementach metrowych.

Master model to nie koszt. To inwestycja, która decyduje o każdym kolejnym elemencie z tej formy.

Wykończenie powierzchni mastera

Powierzchnia mastera musi być gładsza, niż oczekujesz od finalnej wypraski. Forma kopiuje mikroteksturę 1:1. Zalecam szlifowanie do gradacji P1200-P2000, a następnie polerowanie pastą. Jeśli planujesz produkcję wizualną - karbon na wierzchu, bez malowania - połysk mastera musi być lustrzany.

Projektowanie mouldu kompozytowego - konstrukcja i geometria

Kiedy master jest gotowy, przechodzimy do właściwego mouldu kompozytowego. Tu geometria decyduje o tym, czy wypraski w ogóle wyjmiesz z formy bez uszkodzeń.

Kąty pochylenia ścian

Zasada minimum: 1-2° pochylenia na każdej ścianie prostopadłej do kierunku zdejmowania. Dla głębokich elementów (powyżej 300 mm) - 3-5°. Zero kątów ujemnych, chyba że planujesz formę dzieloną, a to podnosi koszt o 30-50%.

Krawędzie i promienie

Ostre krawędzie w formie to zerwane włókna i delaminacje w wyprasce. Stosuj promienie minimalne 3-5 mm w narożach wewnętrznych formy. Jeśli projekt wymaga ostrzejszego naroża, rozważ wkładkę metalową lub formę wieloczęściową.

Stabilność wymiarowa konstrukcji

Forma pracuje. Zmiany temperatury, wilgotności i obciążenia laminatu powodują odkształcenia. Kilka zasad, które stosujemy od lat:

• Usztywniaj formę rusztem rurowym lub ramą stalową - nie pozwól laminatowi "pływać".
• Symetryzuj konstrukcję: forma jednostronnie sztywna skręca się przy cyklach termicznych.
• Zaplanuj punkty podniesienia i pozycjonowania na etapie projektu, nie po fakcie.
• Utrzymuj formę w stałej temperaturze magazynowania - skoki 20°C potrafią zmienić geometrię o milimetry.

O dokładności wymiarowej formy mówi się często zbyt optymistycznie. Realny standard warsztatowy to ±0,5 mm na elementach do jednego metra. Lepiej uzbrojenie dostaniesz w formach metalowych, ale tam koszt rośnie kilkukrotnie.

Warstwa powierzchniowa i systemy oddzielające

Pierwsza warstwa formy, czyli tooling gelcoat lub narzędziowa żywica epoksydowa, przenosi wszystkie cechy wizualne na wypraskę. Nakładaj ją w grubości 0,5-0,8 mm, równomiernie. Za gruba warstwa pęka przy cyklach termicznych. Za cienka - szybciej się ściera.

Systemy oddzielające dobierz do procesu. Do infuzji wystarczą zwykle dwa rodzaje woskuoddzielającego lub system semipermanentny. Do prepregu - folia release z wytrawianiem powierzchniowym. Błąd w doborze środka oddzielającego to najczęstsza przyczyna przywierania wypraski, a naprawa powierzchni formy oznacza utratę tygodnia produkcji.

W naszej praktyce przy produkcji seryjnej karbonu sprawdzają się systemy semipermanentne: pięć aplikacji wystarcza na kilkanaście cykli, a powierzchnia wypraski wychodzi czysta bez przenoszenia wosku.

Kontrola jakości formy przed pierwszą wypraską

Nie uruchamiaj produkcji na formie, której nie sprawdziłeś. Oto lista kontrolna, którą stosujemy przed każdą nową formą:

1. Pomiar 3D - skanowanie i porównanie z modelem CAD. Tolerancja zależna od projektu, standardowo ±0,5 mm.
2. Test próżniowy - sprawdzenie szczelności przy infuzji. Podciśnienie min. 0,9 bara utrzymane przez 30 minut.
3. Test pierwszej wypraski - laminat tanim materiałem (szkło), nie karbonem. Szkodzenie taniej wypraski boli mniej.
4. Cykl termiczny - nagrzanie formy do temperatury procesu i pomiar po ostygnięciu. Wychwycisz odkształcenia zanim trafisz do produkcji.

Ten protokół kosztuje dwa dni. Brak tego testu może kosztować miesiąc poprawek i utratę zaufania klienta. Nasze procesy budowy form kompozytowych zawsze przechodzą przez ten etap, a efekty widać w powtarzalności wyprasek.

Najczęstsze błędy przy projektowaniu form

Zbierałem je latami - czasem na cudzych projektach, czasem na własnych:

• Zbyt ostry kąt w narożu - karbon nie dociąga się do naroża, powstaje pustka.
• Brak zapasu na okładziny i uszczelnienia - infuzja wymaga pola na taśmy, kanały, zawory. Dodaj min. 100 mm do obrysu elementu.
• Forma bez pozycjonowania - brak punktów odniesienia oznacza, że każda wypraska wychodzi inaczej.
• Oszczędność na żywicy narzędziowej - tania żywica mięknie przy pierwszym ciepłym cyklu i cała forma do kosza.
• Ignorowanie skurczu materiału - laminaty epoksydowe kurczą się 1-3%. Na elemencie metrowym to centymetry.

Każdy z tych błędów da się uniknąć na etapie projektu. Wystarczy spędzić kilka godzin z modelem CAD zamiast kilku dni z pilnikiem.

Formy pod produkcję seryjną karbonu w marine

Branża jachtowa ma swoje wymagania. Elementy karbonowe na łodzi pracują w środowisku agresywnym: sól, UV, cykle wilgotności. To przekłada się na wymagania wobec form.

Po pierwsze - powtarzalność. Kadłub regatowy musi wychodzić z formy z identycznym rozkładem mas. Po drugie - trwałość powierzchni. Setki cykli laminowania i mycia muszą pozostawić formę użyteczną. Po trzecie - stabilność na przestrzeni miesięcy produkcji, bo serię kadłubów robi się tygodniami.

W produkcji kadłubów i pokładów stosujemy formy dzielone lub z wkładkami wymiennymi tam, gdzie geometria wymaga. Pozwala to na serwisowanie fragmentu formy bez utraty całości. Przy projektowaniu dużych jednostek kluczowa jest też logistyka: forma o długości kilkunastu metrów musi się mieścić w halach, transportować i przechowywać. Więcej o tym podejściu znajdziesz w opisie naszych projektów budowy kadłubów.

Kiedy warto rozważyć formę metalową

Mimo że tekst dotyczy form kompozytowych, uczciwość zawodowa każe wspomnieć o alternatywie. Formy aluminiowe CNC mają sens, gdy:

• Produkcja przekracza 500 cykli.
• Wymagana jest tolerancja poniżej ±0,2 mm.
• Proces przewiduje autoklaw w temperaturze powyżej 135°C.
• Element jest mały, a koszt formy rozkłada się na dużą serię.

Koszt formy aluminiowej to zwykle 3-5 razy więcej niż kompozytowej. Przy serii powyżej 500 sztuk rachunek zaczyna się spinać. Poniżej - kompozyt wygrywa.

Podsumowanie procesu projektowania

Projektowanie form kompozytowych to sekwencja decyzji, z których każda wpływa na kolejne etapy. Oto kompletne podejście w jednym miejscu:

1. Określ liczbę cykli, tolerancje i proces laminowania.
2. Zaprojektuj i wykonaj master model o podwyższonej dokładności.
3. Zaplanuj geometrię mouldu: kąty pochylenia, promienie, usztywnienia.
4. Wybierz żywice narzędziowe dopasowane do temperatury procesu.
5. Wykonaj formę z dbałością o warstwę powierzchniową.
6. Zastosuj systemy oddzielające dopasowane do technologii.
7. Przeprowadź pełną kontrolę jakości przed produkcją.
